När frekvensbanden rör sig in i intervallet 7–24 GHz, kommer systemets komplexitet inte längre från enskilda enheter.Istället har antenndesign, avancerad paketering och systemsamarbete över flera domäner blivit nyckelvariablerna som definierar prestandagränser.

När man granskar tekniska rapporter om 6G FR3-bandet uppstår en tydlig vattendelare: kommunikationsindustrin växlar från frekvensbandskonkurrens till konkurrens om systemkapacitet.

Under 5G-eran koncentrerades debatterna om huruvida Sub-6GHz var tillräckligt eller om millimetervågen kunde skala.För 6G har samtalet förändrats i grunden.FR3-bandet, som sträcker sig över 7–24 GHz, har flyttat till centrum inte för att det är perfekt, utan för att det är det enda realistiska valet som balanserar bandbredd, täckning och kostnad.Ändå koncentrerar denna balans nästan alla systemutmaningar till en arkitektur.

Den djupare insikten blir tydligare: den verkliga svårigheten med FR3 har aldrig varit själva frekvensen, utan den fullständiga arkitektoniska rekonstruktionen från antenn till RF front-end till systemdesign.När antalet antenn stiger, spektrumfragment och kraft- och termiska gränser skärps, når det traditionella tillvägagångssättet med diskreta komponenter och modulär montering sin bristningsgräns.

Detta är inte längre en fråga om att lägga till fler PA eller byta filter. Hela det trådlösa systemet måste göras om från grunden. Det är betänkandets kärnbudskap.

Kärnmeddelande

6G FR3-bandet (7–24GHz) uppnår trådlös kommunikation med hög kapacitet och användning av användarutrustning genom heterogen integration som sträcker sig från antenn till RF-frontend.

FR3: The Balanced Band for 6G Performance & Cost

FR3 upptar medelvägen mellan Sub‑6GHz (FR1) och millimetervåg (FR2), med unikt strategiskt värde:

• Bredare bandbredd än FR1, stödjer högre datahastigheter
• Bättre spridning än FR2, vilket sänker driftsättningskostnaden
• Möjliggör massiv MIMO för skalbar kapacitet

FR3 är avgörande för att 6G ska kunna leverera både hög kapacitet och realistisk driftsättning.

Kärnkonflikter: Fragmenterat spektrum och exploderande systemkomplexitet

FR3 medför allvarliga utmaningar på systemnivå:

• Diskontinuerliga band och global spektrumfragmentering
• Samexistens av cellulära, WiFi- och satellitsystem
• Höggradig modulering och massiv MIMO kräver extrem linjäritet och kraft
• Extrema utrymmesbegränsningar för antenn i mobila enheter

Rikare spektrum innebär högre komplexitet, vilket tvingar en fullständig ombyggnad av RF-arkitekturen.

Nyckelväg: FEM-utveckling från diskret integration till systemnivå

Rapporten identifierar FEM (Front-End Module) omstrukturering som kärnlösningen för FR3, med två arkitektoniska riktningar:

1. FR1-liknande arkitektur (utan strålformning)
– Enkel struktur, enkel integration
– Låg förstärkning, hög insättningsförlust

2. FR2-liknande arkitektur (med strålformning)
– Högre systemförstärkning (≈+3dB)
– Högre effektivitet och lägre strömförbrukning
– Större yta och högre designkomplexitet

FR3 utvecklas från lågfrekvent tänkande till design av millimetervågsystem.

Den verkliga flaskhalsen: antenn, förpackning och samoptimering av system

Rapporten betonar en kritisk bedömning: FR3 framgång beror på antenn och systemintegration, inte individuell enhets prestanda.

Antennintegrering som den översta flaskhalsen
Metallram, bakstycke, lösningar under display
Antenndelning över FR1/FR2/FR3 blir viktigt
Nya AiD-tekniker (Antenna-in-Display).

Anslutnings- och insticksbortfall
Vägförlust från antenn till FEM: 0,5–3 dB
Påverkar direkt PA-design och systemeffektbudget

Värmeledningstryck
PA-övergångstemperaturen närmar sig 100°C
Värmeavledning blir en begränsning på systemnivå

RF-system har utvecklats från ren kretsdesign till multidisciplinär ingenjörskonst som involverar struktur, material och termisk dynamik.

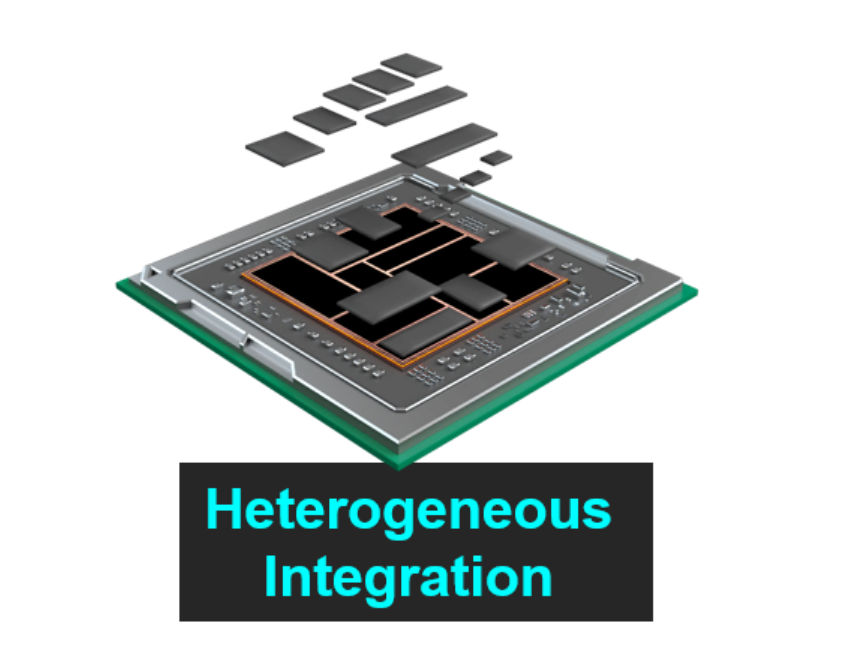

Slutlig lösning: Heterogen integration

För att lösa dessa utmaningar pekar rapporten på heterogen integration som den enda gångbara vägen.

Det spänner över hela systemet:

• Aktiva enheter: PA, LNA, beamformer
• Passiva enheter: akustiska filter, IPD:er
• Materialplattformar: GaAs, GaN, CMOS, SiGe

Nyckeltrender i branschen:

• GaN-on-Si: balanserande kraft och kostnad
• Single-chip FEM: högre integration
• IPD: hög-Q passiv integration

FR3 är inte bara ett frekvensbandsproblem. Det representerar en fullskalig revolution inom systemnivåintegration.
